از دست دادن برگشتی کانکتورهای مورد استفاده با کابل فیبر نوری فضای باز GYTS چقدر است؟

در حوزه ارتباطات از راه دور مدرن، کابل‌های فیبر نوری فضای باز GYTS به عنوان سنگ بنای انتقال داده با سرعت بالا و در فواصل طولانی است. به عنوان یک تامین کننده قابل اعتماد کابل های فیبر نوری فضای باز GYTS، اغلب در مورد جنبه های فنی مختلف این کابل ها از من می پرسند، و یک سوال که اغلب مطرح می شود این است: از دست دادن برگشتی کانکتورهای مورد استفاده در کابل های فیبر نوری فضای باز GYTS چقدر است؟

آشنایی با کابل های فیبر نوری فضای باز GYTS

کابل های فیبر نوری فضای باز GYTS به طور خاص برای استفاده در فضای باز طراحی شده اند. آنها با یک نوار فولادی زره ​​پوش شده اند تا از رشته های ظریف فیبر نوری داخل آن در برابر عوامل محیطی مانند رطوبت، جوندگان و استرس مکانیکی محافظت کنند. این کابل ها به طور گسترده در شبکه های مخابراتی از جمله خطوط حمل و نقل طولانی مدت، شبکه های محلی (LAN) در محیط های بیرونی و حتی در برخی کاربردهای صنعتی استفاده می شوند.

ساختار یک کابل GYTS معمولاً از یک لوله شل مرکزی تشکیل شده است که شامل رشته های فیبر نوری است که توسط یک لایه از نخ مسدود کننده آب احاطه شده است تا از ورود آب جلوگیری کند. زره نوار فولادی محافظت بیشتری را فراهم می کند و یک غلاف پلی اتیلن بیرونی کابل را از عناصر محافظت می کند.

نقش اتصال دهنده ها در سیستم های فیبر نوری

کانکتورها نقش مهمی در سیستم های فیبر نوری دارند. از آنها برای اتصال دو کابل فیبر نوری یا اتصال کابل فیبر نوری به دستگاهی مانند فرستنده گیرنده یا پچ پنل استفاده می شود. یک اتصال دهنده خوب اتصال کم تلفات و پایداری را تضمین می کند که برای انتقال کارآمد سیگنال های نوری ضروری است.

انواع مختلفی از کانکتورها وجود دارد که معمولاً با کابل‌های فیبر نوری فضای باز GYTS استفاده می‌شوند، از جمله SC (کانکتور مشترک)، FC (کانکتور Ferrule)، و LC (کانکتور لوسنت). هر نوع از نظر اندازه، سهولت نصب و کارایی ویژگی های خاص خود را دارد.

ضرر برگشتی چیست؟

تلفات برگشتی که به عنوان تلفات انعکاسی نیز شناخته می‌شود، معیاری است که نشان می‌دهد وقتی سیگنال نوری با ناپیوستگی در مسیر فیبر نوری، مانند اتصال یا اتصال، مواجه می‌شود، چه مقدار از توان نوری به سمت منبع منعکس می‌شود. در دسی بل (dB) بیان می شود و به عنوان نسبت توان بازتابی به توان فرودی تعریف می شود.

از نظر ریاضی، تلفات برگشتی (RL) با استفاده از فرمول محاسبه می شود: RL = - 10 log10 (Pr / Pi)، که در آن Pr توان بازتابی و Pi قدرت فرودی است. مقدار تلفات برگشتی بالاتر نشان دهنده توان بازتابی کمتر است که به معنای اتصال با عملکرد بهتر است.

عوامل موثر بر از بین رفتن کانکتورها با کابل های GYTS

انتهای اتصال - کیفیت چهره

کیفیت انتهای کانکتور یکی از مهم ترین عوامل موثر بر افت برگشت است. هر گونه خراش، کثیفی یا بی نظمی در قسمت انتهایی صورت می تواند باعث انعکاس قابل توجهی شود. به عنوان مثال، اگر یک ذره کوچک گرد و غبار در قسمت انتهایی یک رابط وجود داشته باشد، می تواند به عنوان یک آینه عمل کند و بخشی از سیگنال نوری را به سمت منبع منعکس کند.

برای اطمینان از کیفیت انتهایی خوب، تکنیک های تمیز کردن و پرداخت مناسب در طول فرآیندهای ساخت و نصب کانکتور مورد نیاز است. ابزارهای تمیز کننده تخصصی مانند دستمال های بدون پرز و محلول های تمیز کننده برای از بین بردن کثیفی و زباله از انتهای صورت استفاده می شود.

تراز اتصال دهنده

تراز دقیق هسته های فیبر در داخل کانکتور برای به حداقل رساندن تلفات برگشتی ضروری است. حتی یک ناهماهنگی جزئی می تواند باعث افزایش قابل توجه قدرت بازتابی شود. دو نوع اصلی تراز وجود دارد: تماس فیزیکی (PC) و تماس فیزیکی زاویه دار (APC).

کانکتورهای PC دارای یک صفحه صاف هستند که تماس فیزیکی بین هسته های فیبر را فراهم می کند. از طرف دیگر، کانکتورهای APC دارای یک انتهای زاویه دار هستند (معمولاً 8 درجه). نمای انتهایی زاویه دار با هدایت نور منعکس شده به خارج از هسته فیبر به کاهش بازتاب کمک می کند. کانکتورهای APC معمولاً مقادیر تلفات برگشتی بالاتری نسبت به کانکتورهای رایانه شخصی ارائه می دهند.

شرایط محیطی

محیط بیرونی که کابل‌های GYTS در آن نصب می‌شوند نیز می‌تواند بر از دست دادن برگشتی کانکتورها تأثیر بگذارد. تغییرات دما، رطوبت و ارتعاش همگی می توانند باعث تغییر در خواص فیزیکی کانکتورها و کابل ها شوند. به عنوان مثال، تغییرات شدید دما می تواند باعث انبساط یا انقباض مواد در کانکتور شود که ممکن است منجر به ناهماهنگی یا تغییر در کیفیت انتهایی شود.

مقادیر تلفات برگشتی معمولی برای اتصالات با کابل GYTS

مقادیر تلفات برگشتی معمولی برای کانکتورهای مورد استفاده با کابل‌های فیبر نوری فضای باز GYTS می‌تواند بسته به نوع کانکتور و الزامات برنامه متفاوت باشد.

برای کانکتورهای رایانه شخصی، تلفات برگشتی معمولاً در محدوده - 30 دسی بل تا - 40 دسی بل است. این کانکتورها معمولاً در برنامه هایی استفاده می شوند که مقرون به صرفه بودن در اولویت هستند، مانند برخی از شبکه های محلی.

از سوی دیگر، کانکتورهای APC می‌توانند مقادیر تلفات بازگشتی 50 دسی‌بل یا بالاتر را به دست آورند. آنها اغلب در برنامه‌هایی استفاده می‌شوند که در آن بازتاب‌های با کارایی بالا و کم مورد نیاز است، مانند شبکه‌های مخابراتی دوربرد یا در برخی از مراکز داده با سرعت بالا.

اهمیت کنترل ضرر بازده

کنترل تلفات برگشتی برای عملکرد کلی یک سیستم فیبر نوری بسیار مهم است. تلفات برگشتی زیاد می تواند مشکلات متعددی از جمله تخریب سیگنال، افزایش نرخ خطای بیت و کاهش فاصله انتقال ایجاد کند.

وقتی قدرت بازتابی زیاد باشد، می تواند با سیگنال اصلی تداخل داشته باشد و باعث اعوجاج سیگنال شود. این می تواند منجر به خطاهایی در انتقال داده شود که می تواند به ویژه در برنامه هایی مانند پخش ویدئو، بازی های آنلاین و تراکنش های مالی مشکل ساز باشد.

محصولات مرتبط و کاربردهای آنها

علاوه بر کابل‌های فیبر نوری فضای باز GYTS، محصولات مرتبط دیگری نیز وجود دارند که اغلب همراه با آنها استفاده می‌شوند. به عنوان مثال،فیبر نوری Calmp Guy Grip Dead End Clamp تنش کابل ADSSبرای محکم کردن کابل در نقاط انتهایی، پشتیبانی مکانیکی و جلوگیری از آسیب دیدن کابل در اثر کشش استفاده می شود.

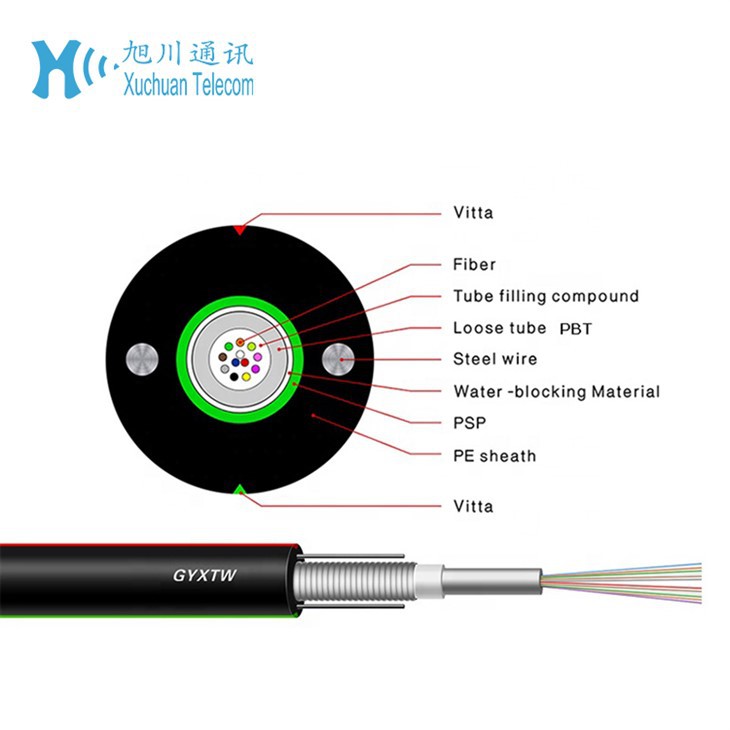

کابل فیبر نوری فضای باز GYXTWنوع دیگری از کابل فیبر نوری فضای باز است. ساختاری شبیه به کابل‌های GYTS دارد اما با طراحی متفاوت آب - مسدود کردن و زره پوش. اغلب در برنامه هایی استفاده می شود که کابل انعطاف پذیرتر مورد نیاز است.

کابل فیبر نوری کابل ADSS فضای بازیک کابل خود نگهدار تمام دی الکتریک است که برای نصب در مناطقی که خطر تداخل الکتریکی وجود دارد، مانند نزدیک خطوط برق، مناسب است.

نتیجه گیری و فراخوان برای اقدام

برای اطمینان از عملکرد قابل اعتماد و کارآمد سیستم های فیبر نوری، درک افت برگشتی کانکتورهای مورد استفاده با کابل های فیبر نوری فضای باز GYTS ضروری است. به عنوان تامین کننده کابل های فیبر نوری فضای باز GYTS، ما متعهد به ارائه محصولات با کیفیت بالا و پشتیبانی فنی به مشتریان خود هستیم.

اگر به کابل‌های فیبر نوری فضای باز GYTS یا محصولات مرتبط نیاز دارید، یا اگر در مورد ضرر برگشتی یا سایر جنبه‌های فنی سؤالی دارید، لطفاً برای بحث دقیق با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای فیبر نوری شما را برآورده کنیم.

مراجع

• "سیستم های ارتباطی فیبر نوری" اثر گویند پی آگراوال
• "فیبر نوری مخابرات ششم" ویرایش شده توسط ایوان پی کمینو و تینگه لی
