1 هسته GJYXCH G657A1 3 فولاد LSZH فضای باز

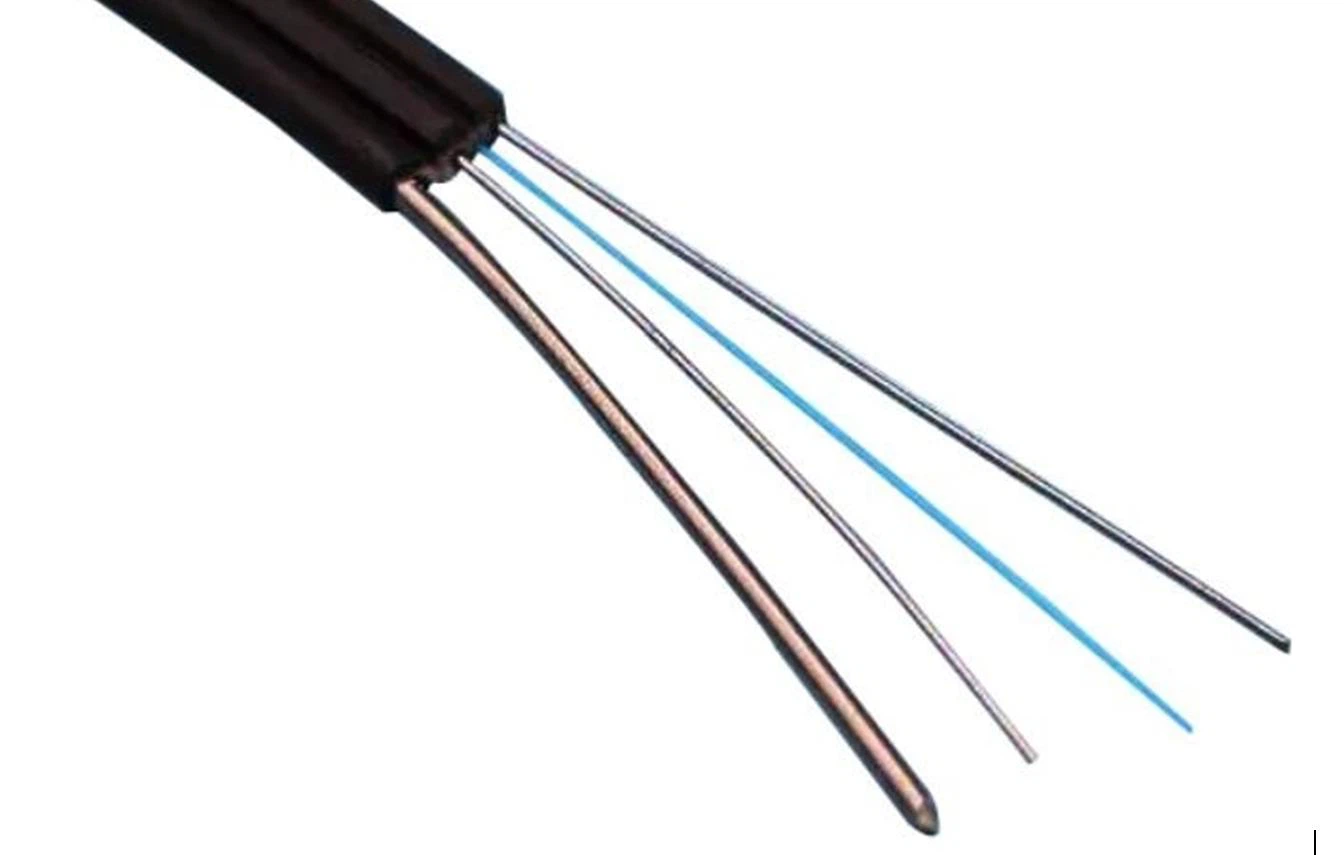

تصویر محصول
نمودار ساختار محصول
ساخت و ساز
|
1. فیبر نوری 2 سیم فولادی ژاکت بیرونی 3.LSZH 4. بسته: 35*35*32.5 سانتی متر/ رول 20 کیلوگرم / رول ٪7b٪7b0٪7d٪7d.04 CBM٪2f رول |
قطر خارجی: 2.0×5.0±0.1 میلیمتر |
پارامترهای فیبر
|
نوع فیبر نوری |
واحد |
SM G657A1 |
دانلود: SM G652D.pdf |
میلیمتر 50٪ 2f125 |
میلیمتر 62.5٪ 2f125 |
MM OM٪ 7b٪ 7b0٪ 7d٪ 7d |
|
باند موج |
نانومتر |
1310/1550 |
1310/1550 |
850/1300 |
850/1300 |
850/1300 |
|
تضعیفی |
دسی بل در کیلومتر |
0.36/0.23 |
0.36/0.23 |
3.0/1.0 |
3.0/1.0 |
3.0/1.0 |
مشخصات مکانیکی و محیطی
|
موارد |
واحد |
مشخصات فنی |
|
حداکثر کششی (بلند مدت) |
N |
350 |
|
حداکثر کششی (کوتاه مدت) |
N |
700 |
|
خرد کردن (بلند مدت) |
N/10 سانتی متر |
400 |
|
خرد کردن (کوتاه مدت) |
N/10 سانتی متر |
800 |
|
حداقل شعاع خمشی (دینامیک) |
میلی متر |
20D |
|
حداقل شعاع خمشی (ایستا) |
میلی متر |
10D |
|
دمای نصب |
درجه |
-20-+60 |
|
دمای عملیاتی |
درجه |
-40-+70 |
|
دمای ذخیره سازی |
درجه |
-40-+70 |
شکل ظاهری و بسته بندی
1. بدون آسیب بر روی سطح. بدون تراخم
2. بسته بندی سینی چوبی. بسته بندی کامل مهر و موم چوبی
3. طول قطعه: کمتر از 1000M. طول بخش هر سینی از همان دسته باید تا حد امکان مشابه باشد. سایر موارد را می توان از طریق مشاوره به توافق رسید.
4. گواهی گزارش: شامل شماره بازرسی کابل نوری، نوع کابل نوری، شماره هسته، نوع فیبر نوری، طول و غیره است.
|
عملکرد |
بلند مدت |
کوتاه مدت |
|
حداکثر تنش (N) |
500 |
1000 |
|
حداکثر مقاومت خرد کردن (N/100mm2) |
300 |
1000 |
|
حداقل شعاع خمشی |
30D |
15D |
|
دمای ذخیره سازی و عملکرد |
-20 درجه -﹢60 درجه |
|
